玻璃钢锚杆使用说明书

　　树脂锚杆玻璃纤维增强塑料杆体使用说明书

　　执行标准:MT/T1061-2008  Q/CXD001-2016

　　一、概述：

　　全螺纹式树脂锚杆玻璃纤维增强塑料杆体是由全螺纹杆体与托盘、螺母等组成，杆体材料为玻璃纤维增强塑料，杆体结构如图1所示。

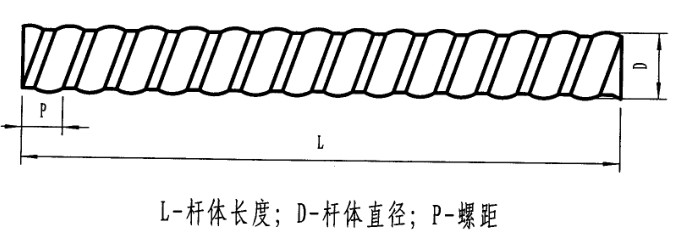

　　图1全螺纹式杆体

　　全螺纹式树脂锚杆玻璃纤维增强塑料杆体与树脂锚杆锚固剂配套使用，主要用于煤巷护帮锚杆支护。

　　二、产品规格及表式方法：

　　1．杆体标记形式如下：

　　示例：公称直径为20mm,长度为1800mm,杆体尾部结构为非金属材料的全螺纹式树脂锚杆玻璃纤维增强塑料杆体，可标记为MGSL20/1800F。

　　2．产品规格见表1。

　　三、主要技术参数

　　1、外形尺寸及偏差见表2

　　2、主要力学性能见表3。

　　3、抗静电性能

　　杆体应具有抗静电性能。试件的表面的电阻值应不大于3X10⑧Ω。

　　4、阻燃性能

　　杆体应具有阻燃性。六条试件的有焰燃烧时间总和不得超过30s，其中任何一条试件的有焰燃烧时间不大于15s；每组六条试件的无焰燃烧时间总和不得超过120s，其中任何一条试件的无焰燃烧时间不大于60s。

　　四、使用方法

　　①根据要求打锚杆孔。

　　②锚杆孔深度比杆体全长短60-80㎜。

　　③用压风清扫眼孔浮尘。

　　④用杆体将锚固剂送入孔底，启动搅拌器带动杆体旋转搅拌（搅拌时间为超快型8～15s;其它型号20～35s），匀速推进到孔底。

　　⑤卸下搅拌器后，及时在孔中将杆体契住，固化前不要使杆体移位或晃动，超快速10min、快速15min、中速30min后测试锚固力

　　⑥超快速、快速和中速分别为10～60s、90～180s、480s后上托板旋紧螺母即可承载，螺母的旋紧力为20-30NM即可，螺母与托盘之间在安装后初期

　　应如下图所示，即为安装到位。

　　L=15-20为杆体的伸长补偿长度，为顶板及侧梆放压提供不定的伸长率

　　⑦搅拌安装工具根据现场动力条件,可采用TJ-9风动锚杆搅拌机或电煤钻加连接头,紧螺母可采用QB-16风动扳手或手动扳手。

　　五、包装、标志、运输及贮存。

　　1、包装、标志

　　每10根杆为一捆，包扎牢固，并挂合格证，合格证上应注明产品名称、规格型号、生产单位、厂址、生产日期、批号、执行标准、安全标志及编号等。

　　2、运输及贮存

　　①在运输过程中要保持产品干燥，禁止抛掷。

　　②产品贮存在干燥的环境中，不得露天存放，避免暴晒，锚固端不得沾染油污。

　　③产品出厂后，储存期一般不超过一年，超过一年的应重新评价其性能后方可使用。

　　六、注意事项

　　1．使用本产品前，仔细阅读产品使用说明书，并检查产品有无破损，如有破损请勿使用；

　　2．使用配套锚固剂产品要有安全标志证书；

　　3．在使用中，要严格执行锚杆安装的有关操作规程及注意事项，以确保施工质量及各项安全指标达到标准要求；

　　4．本产品不得截断使用，因此造成任何后果与本单位无关。
